로봇의 기계 요소 이해하기 ​

🤖 Mini Pi 이족보행 로봇 ​

Mini Pi 이족보행 로봇은 인간과 유사한 보행 및 자세 제어를 목표로 설계되었으며, 그 핵심은 다리의 자유도(DOF) 구성과 이를 구동하는 고정밀 액추에이터에 있습니다.

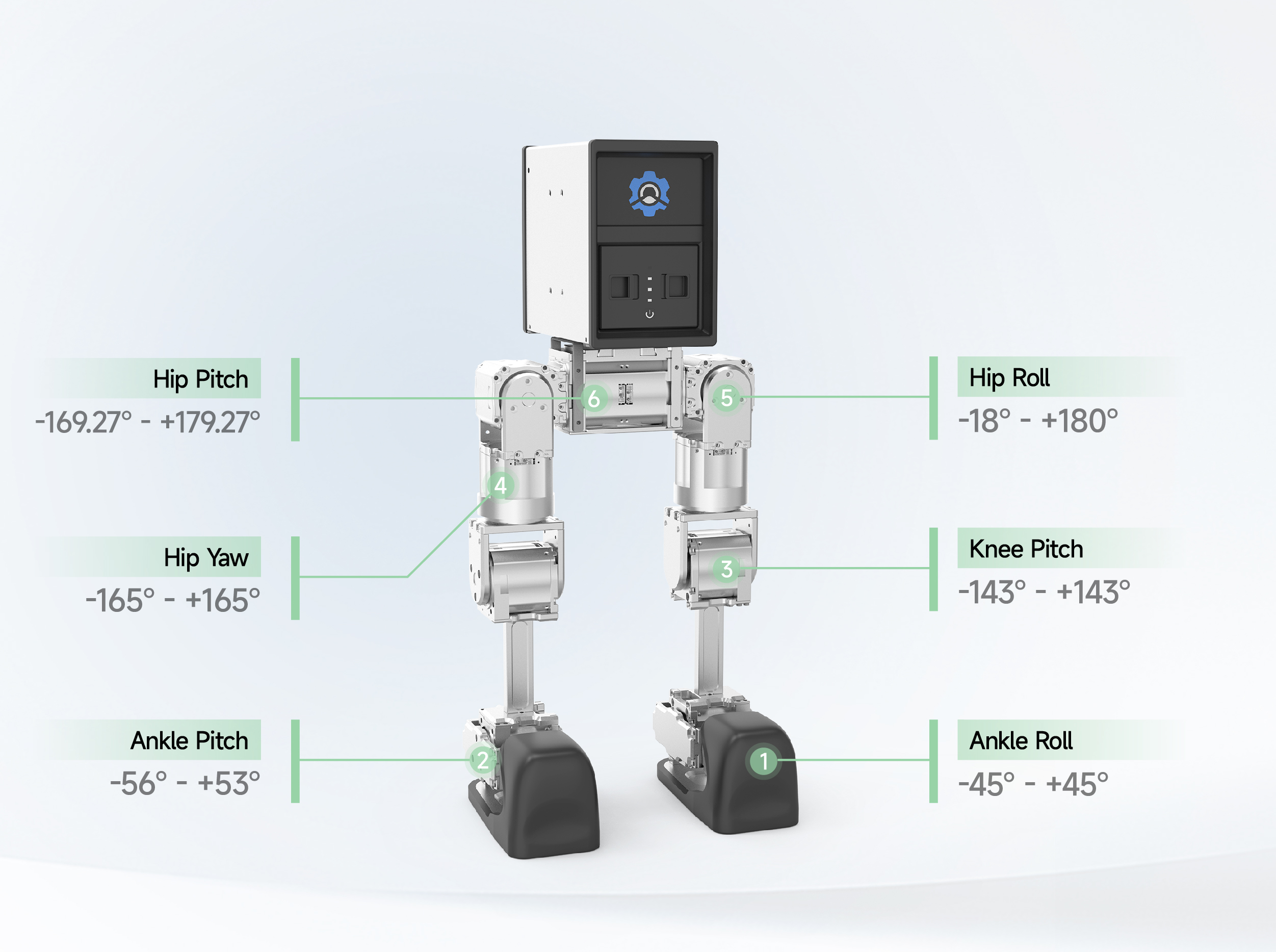

관절 구조 및 자유도 ​

로봇의 관절 자유도는 흔히 DOF(Degrees of Freedom)로 표기됩니다.

이 로봇은 총 12개의 자유도를 가지며, 이는 다리당 6개의 관절로 구성됩니다. 다리당 6 DOF는 로봇이 3차원 공간에서 발의 위치(X, Y, Z)와 자세(Pitch, Roll, Yaw)를 독립적으로 제어할 수 있게 하는 표준적인 고성능 이족보행 구조입니다.

구분관절 (Joint)자유도 (DOF)운동 범위 (Range)기능적 역할
엉덩이Hip Pitch피치 (앞/뒤)−169.27∘∼+179.27∘몸통을 지지하고 전진 및 후진 운동 제어
Hip Roll롤 (좌/우)−18∘∼+180∘좌우 균형 유지 및 측면 이동에 기여
Hip Yaw요 (회전)−165∘∼+165∘발의 회전 및 방향 전환 제어
무릎Knee Pitch피치 (접기/펴기)−143∘∼+143∘다리 길이를 조절하고 충격 흡수
발목Ankle Pitch피치 (앞꿈치/뒷꿈치)−56∘∼+53∘지면과 발의 접촉각을 조절하여 균형 미세 제어
Ankle Roll롤 (좌/우)−45∘∼+45∘측면 지지 및 발바닥 전체가 지면에 닿도록 보조

기계 기구적 특성 ​

  1. 높은 유연성 (6 DOF/Leg): 각 다리가 6개의 모터로 구동되기 때문에, 단순한 평지 보행뿐만 아니라 계단 오르기, 불안정한 지형에서의 보행, 동적 자세 변화 등 복잡하고 유연한 움직임을 구현할 수 있습니다.
  2. 경량화 및 안정성: 이족보행 로봇은 무게 대비 토크(힘) 효율이 중요하며, 특히 Mini Pi 로봇은 520mm 높이에 7kg의 비교적 작은 크기와 무게를 가집니다. 경량의 알루미늄 합금이나 카본 파이버 프레임을 사용하여 관성을 줄이고 액추에이터의 부담을 최소화합니다.
  3. 내부 장치 통합: 머리나 몸통 부분의 섀시에는 Raspberry Pi, CAN 메인 컨트롤러, 배터리 등 무거운 부품들이 탑재되어 무게 중심(CoM)을 로봇의 중심부(힙/허리)에 가깝게 유지합니다. 이는 동적 균형 제어에 매우 유리합니다.

마찰을 줄여주는 베어링 ​

베어링은 기계 부품의 회전 운동을 지지하고, 축과 지지부 사이의 마찰을 최소화하여 기계의 효율을 높이고 수명을 연장하는 데 필수적인 기계 요소입니다.

주요 역할 ​

  • 마찰 저감: 움직이는 부품, 특히 회전하는 축(Shaft)과 이를 지지하는 하우징(Housing) 사이에서 발생하는 마찰을 줄여 기계의 에너지 손실을 최소화합니다.
  • 하중 지지: 회전하는 축에 가해지는 다양한 하중(무게, 충격 등)을 견디고 지지하여 안정적인 운동을 가능하게 합니다.
  • 마모 방지 및 수명 연장: 마찰이 줄어들어 부품의 마모를 방지하고, 기계의 수명을 크게 연장시킵니다.
  • 정확한 위치 결정: 축의 회전 중심을 정확하게 유지하여 기계의 정밀한 작동을 돕습니다.

작동 원리 ​

베어링은 주로 미끄럼 마찰 또는 구름 마찰을 이용하여 마찰을 줄입니다.

  • 미끄럼 베어링: 축과 베어링 면 사이에 윤활유 등의 유체를 채워 유체(액체 또는 기체)의 유막(Fluid Film) 위에서 축이 미끄러지도록 합니다. (예: 저널 베어링, 유체 베어링)
  • 구름 베어링: 축과 하우징 사이에 볼(Ball)이나 롤러(Roller) 같은 전동체(Rolling Element)를 넣어 회전 운동 시 마찰을 구름 마찰로 바꾸어 마찰 계수를 극적으로 낮춥니다. (예: 볼 베어링, 롤러 베어링)

구성 요소 (구름 베어링 기준) ​

대부분의 구름 베어링은 다음과 같은 4가지 기본 요소로 구성됩니다.

  • 내륜 (Inner Ring): 회전하는 축(Shaft)에 단단히 고정되어 함께 회전하는 링입니다.
  • 외륜 (Outer Ring): 움직이지 않는 하우징(Housing)에 고정되는 링입니다.
  • 전동체 (Rolling Elements): 내륜과 외륜 사이에 삽입되어 구름 운동을 하는 요소입니다. (볼, 원통형 롤러, 테이퍼 롤러, 구면 롤러 등)
  • 케이지 또는 리테이너 (Cage / Retainer): 전동체들이 일정한 간격을 유지하도록 하고, 서로 부딪히거나 마찰이 생기는 것을 방지합니다.

마찰 방식에 따른 분류 ​

종류원리장점단점/주요 용도
구름 베어링 (Rolling Bearing)볼 또는 롤러가 구름 마찰을 이용마찰 계수가 낮고, 교체가 용이, 정비가 비교적 쉽다.충격 흡수 능력이 낮고, 소음/진동 발생 가능성.
미끄럼 베어링 (Sliding Bearing)축과 베어링 면 사이 유막을 이용한 미끄럼 마찰구조가 단순하고, 큰 하중과 충격에 강하며, 소음이 적다.마찰 계수가 높고, 적절한 윤활이 필수적이다.

하중 방향에 따른 분류 ​

하중의 방향에 따라 베어링이 지지하는 힘의 종류가 나뉩니다.

  • 레이디얼 하중 (Radial Load): 축의 지름 방향(수직 방향)으로 작용하는 하중을 지지합니다.
  • 스러스트 하중 (Thrust Load) 또는 축 방향 하중 (Axial Load): 축의 회전 방향(수평 방향)을 따라 작용하는 하중을 지지합니다.
종류전동체 형태하중 지지 방향일반적인 용도
볼 베어링 (Ball Bearing)구형 볼레이디얼 + 약간의 스러스트전기 모터, 가전제품, 고속 회전
롤러 베어링 (Roller Bearing)원통, 테이퍼 등 롤러높은 레이디얼 하중중장비, 철도 차량, 산업용 기어박스
스러스트 베어링 (Thrust Bearing)볼 또는 롤러주로 스러스트 하중헬리컬 기어 감속기, 회전 테이블

이 외에도 자동 조심 베어링(Self-aligning Bearing)은 축의 정렬 불량에도 스스로 각도를 조정하여 하중을 지지할 수 있습니다.

힘을 전달하고 증폭하는 기어 ​

기어는 동력과 회전 운동을 전달하고 속도나 토크를 변화시키는 데 사용되는 핵심 기계 요소입니다. 기어의 종류는 주로 축의 상대적 위치와 이빨(잇줄)의 형태에 따라 분류됩니다.

가장 일반적이고 중요한 기어 종류와 그 특징은 다음과 같습니다.

평행축 기어 (Parallel Shaft Gears) ​

축이 서로 평행한 경우에 사용되는 기어입니다.

종류이빨 형태특징용도
스퍼 기어 (Spur Gear)축과 평행한 직선 잇줄가장 일반적이고 제작이 간단하며 효율이 높습니다. 고속에서는 소음과 진동이 발생할 수 있으며, 축 방향 하중(스러스트)이 발생하지 않습니다.시계, 장난감, 간단한 변속 장치, 저속 기계
헬리컬 기어 (Helical Gear)축에 대해 나선형(비스듬한) 잇줄이가 맞물리는 면적이 넓어 더 큰 하중을 전달할 수 있으며, 소음과 진동이 적고 부드럽게 작동합니다. 단, 축 방향으로 스러스트 하중이 발생하므로 스러스트 베어링이 필요합니다.자동차 변속기, 고속 회전 기계, 산업용 기어 박스
더블 헬리컬 기어 / 헤링본 기어V자 모양으로 두 개의 나선이 결합헬리컬 기어의 장점을 가지면서, 좌우 반대 방향의 잇줄이 스러스트 하중을 상쇄시켜 축 방향 하중이 거의 발생하지 않습니다.대형 동력 전달 장치, 증기 터빈
내접 기어 (Internal Gear)기어의 이빨이 원통의 안쪽에 있음외접 기어(피니언)와 맞물려 사용되며, 유성 기어 장치(Planetary Gear System) 등에 사용되어 콤팩트한 설계가 가능합니다.유성 감속기, 기어 펌프

교차축 기어 (Intersecting Shaft Gears) ​

두 축이 한 점에서 교차할 때 사용되는 기어입니다 (대부분 90°).

종류모양/이빨 형태특징용도
베벨 기어 (Bevel Gear)원뿔 모양의 표면에 이빨이 가공됨축의 회전 방향을 전환하거나 교차하는 축 사이에서 동력을 전달합니다.수직/수평 동력 전환이 필요한 공작 기계, 펌프
스파이럴 베벨 기어잇줄이 나선형으로 비틀려 있음이가 부드럽게 맞물려 고속 및 고하중에 적합하며 소음이 적습니다.자동차 디퍼렌셜 기어, 고성능 산업용 장비

엇갈린 축 기어 (Non-parallel and Non-intersecting Shaft Gears) ​

두 축이 평행하지도 않고 한 점에서 만나지도 않을 때 사용되는 기어입니다 (대부분 90°).

종류이빨 형태특징용도
웜 기어 (Worm Gear)웜(나사 모양 축)과 웜 휠(원통형 기어)로 구성매우 높은 감속비 (큰 속도 감소)를 얻을 수 있으며, 역회전이 어려워 자체 잠금(Self-locking) 기능이 있어 안전합니다. 효율은 비교적 낮습니다.엘리베이터, 컨베이어, 속도 감속이 필요한 장비

회전 운동-직선 운동 변환 기어 ​

종류구성특징용도
랙 앤 피니언 (Rack and Pinion)랙(직선 막대 모양 기어)과 피니언(작은 원통형 기어)으로 구성피니언의 회전 운동을 랙의 직선 운동으로 변환하거나 그 반대로 변환합니다.자동차 스티어링 시스템, 공작 기계의 이송 장치

부품들을 고정하는 볼트 ​

볼트는 기계 및 건축 분야에서 두 개 이상의 부재(부품)를 단단히 고정하는 데 사용되는 핵심적인 기계적 체결 부품(패스너)입니다.

일반적으로 머리와 외부 나사산(수나사)이 있는 원통형 막대로 구성되어 있으며, 대부분 너트(Nut)와 와셔(Washer)와 함께 사용하여 강력한 체결력을 만듭니다.

볼트는 머리 모양, 나사산 형태, 용도에 따라 매우 다양한 종류가 있습니다.

🔩 볼트의 정의 및 기본 역할 ​

  • 정의: 머리 부분이 있고 원통형 몸통에 나사산이 나 있는 부품으로, 구멍을 통과하여 너트와 맞물려 사용됩니다.
  • 주요 역할:
    • 영구적인 연결: 너트와 함께 부품을 단단히 조여 마찰력 또는 인장력을 통해 두 부재를 결합 상태로 유지합니다.
    • 분해 및 재사용 용이: 용접과 달리 해체와 재조립이 쉽습니다.
    • 강력한 체결력: 나사산의 마찰을 이용해 큰 인장력을 발생시켜 체결 후 진동이나 외부 하중에도 풀리지 않도록 합니다.

🔗 볼트와 나사(스크루)의 차이 ​

일반적으로는 혼용되기도 하지만, 기술적으로는 볼트와 나사(스크루)를 구분합니다.

구분볼트 (Bolt)나사 (Screw / 스크루)
체결 방식관통 구멍을 통해 삽입되고, 너트와 함께 결합하여 체결력을 만듭니다.부재 자체에 나사산을 만들면서(태핑) 직접 박히거나, 나사산이 난 구멍에 너트 없이 바로 체결됩니다.
머리의 역할너트를 조일 때 볼트의 회전을 방지하는 역할이 주된 목적입니다.주로 조이는 힘(토크)을 전달하여 체결합니다.

머리 모양에 따른 종류 ​

종류특징용도
육각 볼트 (Hex Bolt)머리가 육각형이며 가장 일반적입니다. 스패너나 소켓 렌치로 체결합니다.일반적인 체결용, 건설, 기계 조립 등 광범위하게 사용됩니다.
렌치 볼트 (Socket Head Cap Screw)머리가 원통형이며 내부에 육각형 홈(소켓)이 있어 육각 렌치(앨런 키)로 조입니다.좁은 공간에 매립하거나 깔끔하게 마감해야 하는 곳, 고강도 체결에 사용됩니다.
접시 머리 볼트 (Flat Head Bolt)머리 부분이 접시처럼 평평하고, 구멍에 매립되어 돌출되지 않습니다.표면이 평평해야 하거나 간섭이 없어야 하는 곳에 사용됩니다.
아이 볼트 (Eye Bolt)머리 부분이 고리(Ring) 모양입니다.중량물을 크레인 등으로 들어 올리거나 이동할 때 걸기용으로 사용됩니다.

구조 및 용도에 따른 종류 ​

종류특징용도
스터드 볼트 (Stud Bolt)머리가 없이 양쪽 끝에 나사산이 나 있는 막대입니다.양쪽 부재에 나사산이 있는 경우, 또는 너트를 양쪽에서 조여야 하는 경우, 플랜지 연결 등에 사용됩니다.
U 볼트 (U-Bolt)알파벳 "U"자 모양이며 양 끝에 나사산이 있습니다.주로 파이프나 튜브 등 둥근 물체를 표면에 단단히 고정할 때 사용됩니다.
구조용 볼트 (Structural Bolt)일반 볼트보다 강도가 높고 직경이 큽니다.교량, 건물의 철골 빔 연결 등 높은 인장 강도가 요구되는 곳에 사용됩니다.

나사산 규격 (호칭법) ​

볼트의 치수는 보통 다음과 같이 표기됩니다.

  • M10 x 1.5
    • M (Metric): 미터 나사 규격임을 나타냅니다. (UNC, UNF 등은 인치 규격)
    • 10: 볼트의 호칭 지름 (바깥 지름)을 밀리미터(mm)로 나타냅니다.
    • 1.5: 피치(Pitch), 즉 나사산과 다음 나사산 사이의 거리를 mm로 나타냅니다. 보통 나사인 경우 피치 표기는 생략되기도 합니다 (예: M10).

강도 등급 (Strength Grade) ​

볼트의 머리에는 재료의 인장 강도와 항복 강도를 나타내는 숫자가 표기됩니다 (주로 육각 볼트).

  • 예시: 8.8 등급 (미터 규격)
    • 첫 번째 숫자 (8): 최소 인장 강도(Tensile Strength)를 나타냅니다. 8×100 MPa=800 MPa
    • 두 번째 숫자 (.8): 최소 항복 강도(Yield Strength)와 인장 강도의 비율을 나타냅니다.
      • 항복 강도: 800 MPa×0.8=640 MPa
    • 고장력 볼트는 일반적으로 8.8 등급 이상을 말하며, 10.9, 12.9 등급 등이 있습니다.

볼트는 작은 부품이지만 기계의 안전과 성능을 결정하는 매우 중요한 요소입니다. 사용 목적과 필요한 강도에 따라 적절한 종류와 등급을 선택하는 것이 중요합니다.

기계 부품의 재질 ​

기계 부품의 재료는 요구되는 강도, 내구성, 무게, 내열성, 내식성 및 비용 효율성 등 다양한 요소를 고려하여 선택됩니다. 주요 재질은 크게 금속, 엔지니어링 플라스틱, 합성 재질(복합 재료)로 나눌 수 있습니다.

🔩 금속 재료 (Metal Materials) ​

가장 전통적이고 널리 사용되는 재료로, 일반적으로 높은 강도, 경도, 내열성, 전도성이 특징입니다.

분류주요 종류특징 및 기계적 특성주요 용도
철강 (Ferrous Metals)탄소강 (Carbon Steel)철과 탄소의 합금으로, 탄소 함량에 따라 강도 조절 가능. 가격이 저렴하고 가공성이 좋음.샤프트, 기어, 나사, 기계 베이스
합금강 (Alloy Steel)크롬(Cr), 몰리브덴(Mo), 니켈(Ni) 등을 첨가하여 강도, 경도, 내마모성, 내열성을 향상(예: SCM, SKS 계열).고강도 기계 부품, 자동차 부품(SCM440), 공구
스테인리스강 (Stainless Steel)크롬을 첨가하여 내식성이 뛰어남. (예: SUS304, SUS316).부식 환경 노출 부품, 식품 가공 장비, 의료 기기
비철금속 (Non-ferrous Metals)알루미늄 합금 (Aluminum Alloy)경량이면서 강도가 우수하고 내식성 및 열전도성이 좋음.항공기, 자동차 부품, 방열 부품
구리 합금 (Copper Alloy)뛰어난 전기 전도성과 열전도성, 내식성이 좋음. (황동, 청동 등)베어링(청동), 전기 접점, 열교환기
티타늄 합금 (Titanium Alloy)강도 대 중량비가 매우 높고 내식성이 탁월함. 매우 비쌈.항공 우주, 생체 의료(임플란트)

🧪 엔지니어링 플라스틱 (Engineering Plastics) ​

일반적인 플라스틱(범용 플라스틱)보다 뛰어난 기계적 강도, 내열성, 내마모성, 화학적 안정성을 가져 금속 부품을 대체하기 위해 개발된 고성능 플라스틱입니다.

종류약어특징 및 기계적 특성주요 용도
폴리아세탈POM (Acetal)강도, 강성, 내마모성 및 치수 안정성이 우수하며 마찰 계수가 낮음.기어, 베어링, 롤러, 정밀 기계 부품
폴리아미드PA (Nylon)강도, 내열성, 내마모성, 내약품성이 우수. 충격에 강함. (유리섬유 강화 시 강도 증가)자동차 엔진 부품, 커넥터, 밸브
폴리카보네이트PC투명성과 내충격성이 매우 뛰어나며, 강도와 내열성이 좋음.안전 유리, 광학 디스크, 전기/전자 하우징
폴리페닐렌 설파이드PPS내열성과 내화학성이 매우 뛰어나며, 우수한 전기 절연성.고온 환경 부품, 전기 커넥터, 엔진 부품

🛡️ 합성 재질 / 복합 재료 (Composite Materials) ​

두 가지 이상의 서로 다른 재료(주로 기지재와 강화재)를 결합하여 각 재료의 장점을 모두 갖도록 만든 재료입니다. 특히 높은 강도 대 중량비와 우수한 내식성이 장점입니다.

종류구성 요소 (예시)특징 및 기계적 특성주요 용도
섬유 강화 플라스틱탄소 섬유 강화 플라스틱 (CFRP): 에폭시 수지 + 탄소 섬유매우 가벼우면서 강철보다 강한 최고의 강성. 피로 특성이 우수.항공기 동체/날개, 스포츠 장비, 자동차 차체 패널
유리 섬유 강화 플라스틱 (GFRP): 폴리에스테르 수지 + 유리 섬유CFRP보다 저렴하며, 강도와 내구성이 좋고 전기 절연성 우수.풍력 터빈 블레이드, 보트 선체, 파이프, 안전모
금속 기지 복합재MMC (Metal Matrix Composite)금속의 강도/강성에 세라믹 등의 내마모성/내열성을 더함.항공기 엔진 부품, 브레이크 부품

재질 선택 시 고려 사항 ​

기계 부품의 재질을 선택할 때는 다음 요소들의 균형을 고려해야 합니다.

  • 기계적 강도: 인장 강도, 항복 강도, 충격 강도 등 부품이 견뎌야 하는 힘의 크기.
  • 경도 및 내마모성: 부품의 표면 마모에 대한 저항력 (예: 기어, 베어링).
  • 비중 (무게): 경량화가 중요한 경우(항공, 자동차) 알루미늄이나 엔지니어링 플라스틱이 선호됨.
  • 내열성: 고온 환경에서 강도와 치수를 유지하는 능력 (예: 엔진 부품).
  • 내식성 및 내화학성: 부식성 환경(물, 화학 약품)에 대한 저항력 (예: 스테인리스강, 특정 엔지니어링 플라스틱).
  • 가공성 및 비용: 재료의 가공 용이성과 전체 생산 비용.

기계 부품의 가공 ​

사출, 절삭, 선반가공, 절곡**은 재료를 원하는 형태로 가공하는 대표적인 제조 공법들입니다. 각 공법의 특징과 원리는 다음과 같습니다.

🌡️사출 성형 (Injection Molding) ​

사출 성형은 주로 플라스틱 부품을 대량 생산하는 데 사용되는 공정입니다.

  1. 용융 (Melting): 플라스틱 원료(펠릿)를 가열 실린더에서 녹여 유동성 있는 상태로 만듭니다.
  2. 사출 (Injection): 스크루나 피스톤을 이용해 고압으로 용융된 플라스틱을 금형(Mold) 내부의 캐비티(Cavity)에 빠르게 주입합니다.
  3. 냉각 및 고화 (Cooling & Solidification): 금형 내부에서 플라스틱을 냉각시켜 원하는 형상으로 굳힙니다.
  4. 취출 (Ejection): 부품이 충분히 냉각되면 금형을 열고 제품을 꺼냅니다.
  • 특징:
    • 대량 생산에 최적: 초기 금형 제작 비용은 높지만, 생산 속도가 매우 빠르고 단위당 비용이 낮아 대량 생산에 유리합니다.
    • 복잡한 형상 구현 가능: 복잡하고 정밀한 형상도 한 번에 성형할 수 있습니다.
    • 주요 재료: 열가소성 플라스틱 (PP, PE, ABS, PC, Nylon 등)

🔪절삭 가공 (Cutting/Machining) ​

절삭 가공은 공구를 사용하여 재료(공작물)의 불필요한 부분을 깎아내거나 잘라내어 원하는 형상을 만드는 공정입니다.

  • 원리:
    • 절삭 공구(Tool)의 날을 공작물에 밀어 넣어 칩(Chip) 형태로 재료를 제거합니다.
    • 재료를 깎아내는 방식과 공작물 및 공구의 움직임에 따라 다양한 가공법으로 나뉩니다 (예: 선반, 밀링, 드릴링 등).
  • 특징:
    • 정밀도가 매우 높음: 치수 정밀도와 표면 거칠기를 매우 정밀하게 제어할 수 있습니다.
    • 다양한 재료: 금속(강철, 알루미늄, 구리 등)과 일부 플라스틱, 복합재료 등 거의 모든 재료에 적용 가능합니다.
    • 소량 생산 및 시제품 제작에 유리: 금형이 필요 없어 초기 비용이 낮습니다.

🔄선반 가공 (Lathe Machining / Turning) ​

선반 가공은 절삭 가공의 한 종류로, 주로 원통형 부품을 만드는 데 특화되어 있습니다.

  • 원리:
    • 공작물 회전: 가공할 재료(공작물)를 **주축(Spindle)**에 고정하고 고속으로 회전시킵니다.
    • 공구 이송: 공구(바이트)를 회전하는 공작물에 접촉시키면서 축 방향 또는 반경 방향으로 이동시켜 바깥 지름이나 안쪽 구멍을 깎아냅니다.
  • 특징:
    • 대칭 축 부품: 볼트, 샤프트, 핀, 링 등 축을 중심으로 대칭인 부품 제작에 적합합니다.
    • 자동화: CNC 선반을 사용하여 고정밀의 복잡한 형상 가공 및 대량 생산이 가능합니다.

📐절곡 (Bending) ​

절곡은 주로 판금 (Sheet Metal) 가공의 한 종류로, 판재를 원하는 각도로 구부려 입체적인 형상을 만드는 공정입니다.

  • 원리:
    • 프레스 브레이크 (Press Brake) 사용: 펀치(Punch)와 다이(Die)라는 두 개의 공구를 사용합니다.
    • 판재를 다이 위에 놓고, 펀치를 높은 압력으로 눌러 판재를 다이의 각도에 맞춰 변형시킵니다.
  • 특징:
    • 판재 가공: 주로 얇거나 두꺼운 금속 판재(스테인리스강, 알루미늄 등)에 사용됩니다.
    • 강도 유지: 재료를 깎아내지 않아 재료의 강성을 최대한 유지하면서 원하는 3차원 형상을 만들 수 있습니다.
    • 주요 용도: 케이스, 브래킷, 하우징, 덕트 등 상자형 또는 각진 구조물 제작.

ROS에서 로봇을 이해하는 방법 ​

🔗 URDF의 핵심 요소: 링크와 조인트 ​

URDF(Unified Robot Description Format)는 로봇의 기구적 구조, 형상, 관성 등 모든 속성을 설명하는 XML 파일 형식입니다. URDF의 핵심 구성 요소인 링크(Links)와 조인트(Joints)의 관계를 그림(블록 다이어그램)과 함께 설명하고, 각 요소의 역할과 특성을 정리한다.

URDF는 그림을 직접 그릴 수는 없지만, 이 개념을 나타내는 텍스트 기반의 블록 다이어그램을 통해 구조를 명확히 이해할 수 있습니다.

1. 링크 (Links) ​

링크는 로봇의 단단한 부분(강체, Rigid Body)을 정의합니다. Mini Pi 이족보행 로봇에서 다리의 각 분절, 몸통 등이 링크에 해당합니다.

  • 역할: 로봇의 물리적인 존재(질량, 관성, 형상)를 정의합니다.
  • 포함 정보:
    • 관성 (Inertial): 링크의 질량(mass)과 질량 관성 행렬(inertia matrix).
    • 시각 (Visual): 로봇 모델의 색상, 텍스처, 모양(예: STL/DAE 파일 경로) 등 시뮬레이션 환경에서 보이는 방식.
    • 충돌 (Collision): 로봇이 환경과 충돌하는지 여부를 판단하기 위한 단순화된 형상.

2. 조인트 (Joints) ​

조인트는 두 링크(부모 링크와 자식 링크)를 연결하며, 두 링크 사이의 상대적인 움직임(회전, 병진)을 정의합니다. Mini Pi 로봇에서 서보 모터가 위치한 관절이 바로 조인트에 해당합니다.

  • 역할: 링크 간의 기구학적 관계(Kinematic relationship)와 움직임의 자유도(DOF)를 정의합니다.
  • 포함 정보:
    • 부모/자식 링크 (Parent/Child Links): 조인트가 연결하는 두 링크를 지정합니다.
    • 좌표 변환 (Origin): 부모 링크 기준, 조인트의 위치와 자세(roll, pitch, yaw)를 정의합니다.
    • 축 (Axis): 조인트의 움직임이 발생하는 회전 또는 병진 축(벡터)을 정의합니다.
    • 유형 (Type): 조인트의 움직임 종류(예: revolute, prismatic, fixed 등)를 정의합니다.
    • 제한 (Limit): 움직임의 최대/최소 범위(예: Mini Pi의 Hip Pitch −169.27∘∼+179.27∘)와 최대 속도, 토크 등을 정의합니다.

🖼️ URDF 블록 다이어그램 (링크와 조인트의 관계) ​

아래 블록 다이어그램은 Base Link에서 시작하여 Joint를 통해 다음 Link로 연결되는 로봇 구조의 기본적인 흐름을 보여줍니다. 이 구조는 Mini Pi 이족보행 로봇의 다리 6 DOF 구조를 모델링하는 방식과 동일합니다.

URDF 관절 유형 (Joint Types) ​

유형 (Type)움직임 특성로봇에서의 예시
revolute한 축을 중심으로 회전 (제한된 각도 범위)Mini Pi의 Hip Pitch, Knee Pitch 등 대부분의 관절
prismatic한 축을 따라 선형 이동 (실린더, 리니어 액추에이터)유압 로봇이나 그리퍼의 이동 축
continuous제한 없이 360도 회전바퀴형 로봇의 구동 바퀴
fixed움직임이 전혀 없는 고정된 연결카메라나 센서가 본체에 고정된 경우
floating6 DOF (X, Y, Z, Roll, Pitch, Yaw)를 모두 가짐환경에서 자유롭게 움직이는 로봇 본체 (Base Link)

이러한 링크와 조인트의 계층적 구조를 통해 로봇은 시뮬레이션 및 실제 환경에서 움직임을 정확하게 계산하고 제어할 수 있습니다. Mini Pi 로봇의 경우, 몸통(Base Link)에서 시작하여 12개의 회전(Revolute) 조인트를 통해 두 발(Link 6)까지 내려오는 구조를 가집니다.
